Yeni Yüksek Verimlilikli İkiz vida  Karıştırılmış kauçuk karıştırma üretimi için kauçuk ekstrüzyon yaprak makinesi

Çift vidalı ekstrüder levha makinesi giriş:

Kauçuk karışımı çift vidalı ekstrüder, kauçuk işleme alanında kilit bir ekipmandır ve aşağıdaki özelliklere ve uygulamalara sahiptir:

I Yapı ve İlke

1- Çift vida sistemi: Ekipmanın çekirdeği, kauçuk hammaddelerini, karışım maddeleri vb. taşımak için aynı veya zıt yönlerde dönen iki birbirine karışan vida.Tüplüğün iç kısmına.Vuruş üzerindeki farklı pitch ve iplik segment kombinasyonları, çeşitli malzemelerin hızlı ve eşit bir şekilde karıştırılmasını sağlayan güçlü kesme, ekstrüzyon ve karıştırma etkileri yaratacaktır.Tek vidalı bir ekstrüderin karıştırma verimliliğinden çok daha verimlidir.

2- Ekstrüzyon parçası: Tamamen karıştırılmış kauçuk malzemesi, vida basıncı altında belirli bir şekildeki bir matrisle, sürekli bir kauçuk şeridi veya film prototipi oluşturmak için ekstrüze edilir.Sonraki kalıplama için hazırlanmak.

3- Tabletleme bağlantısı: Ekstrüde edilen malzeme hemen tablet presine giriyor ve birden fazla set rulo üzerinden geçiyor.Lastik bandı belirli kalınlıkta bir filme basılır, genişliği ve daha sonra kesme, vulkanikleme ve diğer işlemler için uygun olan pürüzsüz bir yüzey.
II- Avantajlar
1- Yüksek karıştırma kalitesi: Kauçuk ve karbon siyahı, vulkanizatör, antioksidan vb. gibi çeşitli katkı maddeleri mikro düzeyde eşit şekilde dağıtılabilir,Kauçuk ürünlerinin performans istikrarını artırmak, ve arızalı oranı azaltmak.
2- Üretim verimliliğinin iyileştirilmesi: Geleneksel aralıklı karıştırma ekipmanı ile karşılaştırıldığında, sürekli ekstrüzyon ve tabakalama süreci, birim zaman başına büyük bir çıkışa sahiptir.büyük ölçekli kauçuk ürünleri üretimi için uygun.
3- Yüksek düzeyde otomasyon: Otomatik besleme, sıcaklık kontrolü,üretim parametrelerini doğru bir şekilde kontrol etmek ve manuel müdahale ve emek yoğunluğunu azaltmak için ölçüm sistemleri.
III - Uygulama senaryoları
1- Lastik imalatı: Lastik kalitesini ve güvenliğini sağlamak için lastiklerin çeşitli parçaları, örneğin battaniyeleri, yan duvarları ve kordon katmanı laminatasyon filmleri için film hazırlamak için kullanılır.
2- Kauçuk mühürler: Yağ mühürleri, O halkaları vb. üretimi için gerekli olan yüksek hassasiyetli, yüksek kaliteli filmler, mühürleme endüstrisinin sıkı standartlarını karşılar.
-3 Taşıyıcı bant üretimi: Taşıyıcı bantların aşınma direncini ve germe direncini sağlamak için kapak kauçuk ve bant tabanı filmlerinin karıştırılması, ekstrüzyonu ve preslenmesi.

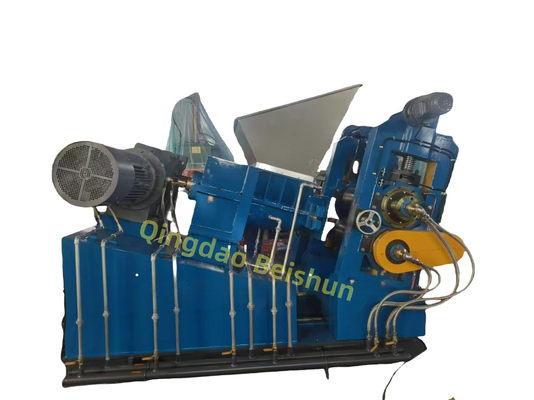

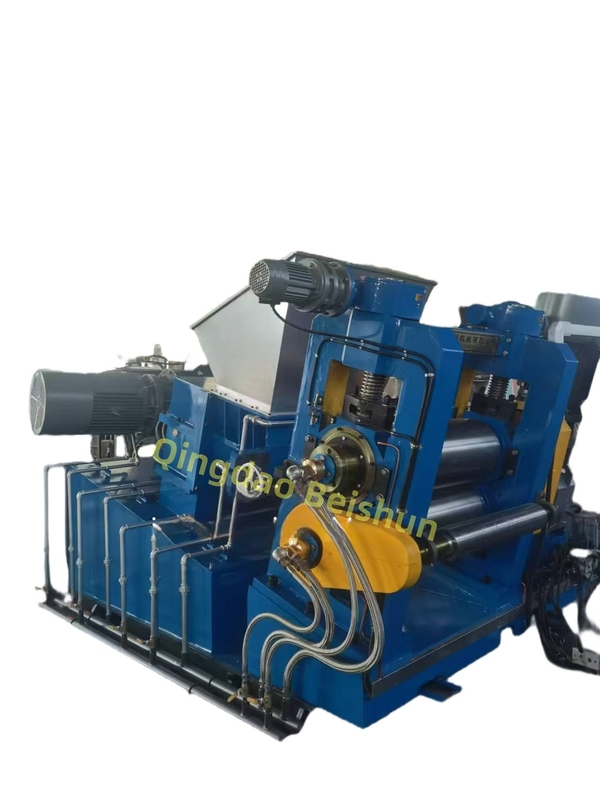

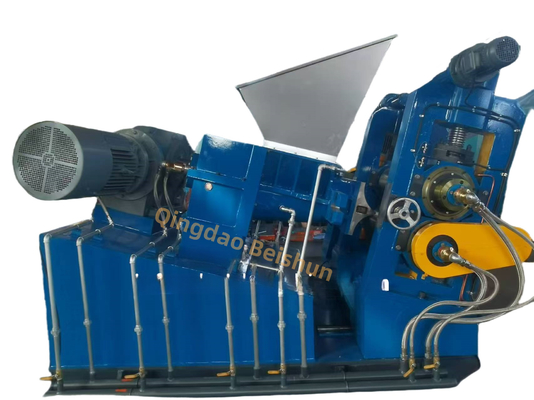

Ana yapının genel görünümü
4.1 Ekstrüzyon cihazı
Ekstrüzyon cihazı esas olarak iki vida, namlu, rulman, rulman koltuğu, kauçuk baffle vb.ve vidalar itiş radial simetrik küresel rulo rulmanları ve çift sıra radial küresel rulo rulmanları ile desteklenir..
4.1.1 vida: vida iç boşluğu su ile soğutulur ve kauçukla temas eden vida yüzeyi sert krom ile kaplanır.
4.1.2 Fıçı: Fıçı iç boşluğu örtülmüş ve soğutulmuştur ve kauçukla temas eden fıçı iç yüzeyi sert kromla kaplanmıştır.ve namlu yatay düzlemde 15°.
4.1.3 Kauçuk defter: Kauçuk defterinin kauçukla temas ettiği kısım sert kromla kaplanmıştır.
4.2 Tablet basma cihazı
Tablet presleme cihazı esas olarak üst ve alt rulolardan, bir mesafe ayarlama cihazından, sol ve sağ bracketlerden vb. oluşur. Ruloların iki ucu rulo rulmanları ile desteklenir.ve iki tekerlek arasındaki mesafe mesafe ayarlama cihazı ile ayarlanır.
4.2.1 Roller: Alaşım soğutulmuş dökme demirden yapılmıştır. Rollerin çalışma yüzeyi sertliği 68 ~ 75HSD'dir.
4.2.2 Uzaklık ayarlama cihazı: elektrikli uzaklık ayarlama.
4.2.3 Acil Durdurma Aygıtı: Tablet basıncının üzerine acil durdurma anahtarı yerleştirilmiştir.
4.2.4 Güvenlik aygıtı: ruloyu korumak için bir güvenlik levhası ayarlanmıştır.
4.3 Besleme çukuru
Kauçuk malzeme, vida iletilmesi için besleme çukurunda depolanır.
4.4 Temel
Ana makine tabanı çelik plakalı kaynaklı bir yapıdır.
4.5 Nakil sistemi
Nakil sistemi bir motordan, bir redüktörden, bir bağlantıdan vb. oluşur.
4.5.1 Tablet redüktörü: esas olarak ruloyu güçlendirir. Döviz sert dişli bir yüzey dişli ve dişli yüzeyi doğruluğu sağlamak için yüzey işlenmiş ve öğütülmüştür.
4.5.2 Ekstrüzyon redüktörü: esas olarak vida için güç sağlar. Döviz, sert dişli bir yüzey dişli ve dişli yüzeyi doğruluğu sağlamak için yüzey olarak işlenir ve öğütülür. .
4.5.3 Ana motor ve redüktör arasında elastik bir bağlantı kullanılır.
4.6 Kuru yağ yağlama sistemi
Elektrikli bir yağ yağlama pompası kullanılır.
4.7 Soğutma boru sistemi
Ana parçaları soğutmak için ekstrüzyon ve tabletleme için iki ayrı devre kullanılır.Üst ve alt yuvarlaklar soğutma dolaşım döngüsünü kullanır..

Teknik parametreler:
