| Marka Adı: | Beishun |
| Model Numarası: | XY-3-1400 |
| Adedi: | 1 takım |
| fiyat: | USD 5000-500000 Set |
| Ödeme Şartları: | TT, L/C |

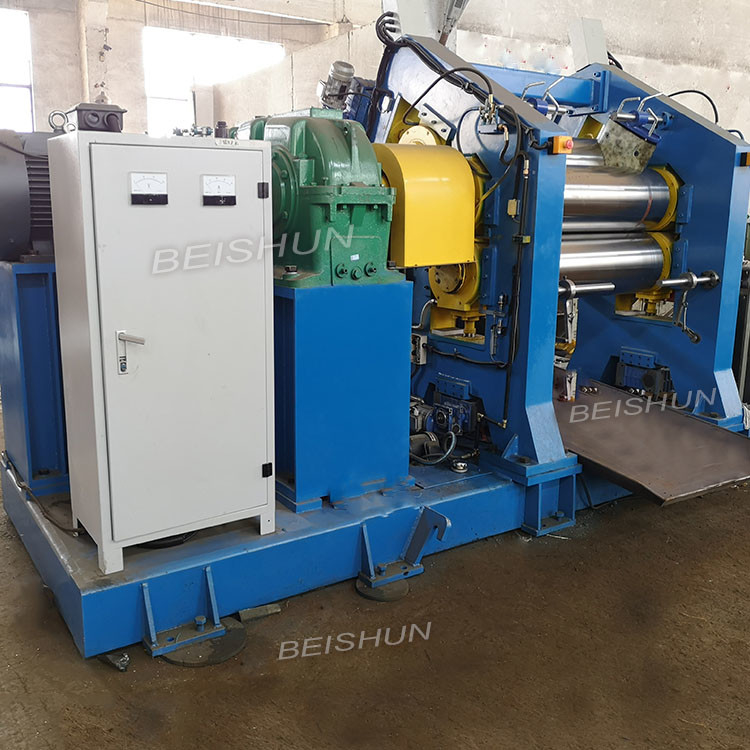

XY-3-1400 Kauçuk Kumaş Baskı Battaniyesi Üç Dört Rulo Kalender
Uygulama
İki, Üç, Dört silindirli kauçuk perdah makinesi, kauçuk veya plastiklerin perdahlanması, kumaş fraksiyonu ve kaplaması, kauçuk veya plastiklerin tabakalanması ve kompoziti için kullanılır.
Kauçuk Kalenderin makine özelliklerimakine
| modeli | XY-3-630 | XY-3-900 | XY-3-1120 | XY-3-1400 | XY-3-1500 | XY-3-1730 | XY-3-2130 | XY-3-2430 |
| Silindir Çapı x Uzunluk (mm) | 230x630 | 360x900 | 360x1120 | 400x1400 | 450x1500 | 610x1730 | 710x2130 | 810x2430 |
| Sürtünme Oranı |
1:1:1 1:1.42:1 |
1:1:1 0,733:1:1 0,733:1:0,733 |
1:1:1
|
1:1:1 1:1.383:1.383 1:1.383:1 |
1:1:1 1:1,5:1 |
1:1:1 1:1.4:1 |
1:1:1 |
1:1:1 1:1,5:1 |
| Orta Silindir Doğrusal Hızı (d/dak) | 0,8-8 | 3-21.06 | 1,5~15 | 3-26.39 | 2.62-26.2 | 5.4-54 | 8-50 | 2-20 |
| Nip Ayar Aralığı(mm) | 0-7 | 0-10 | 0-10 | 0-10 | 0-6 | 0-20 | 0-20 | 0,5-25 |
| dak.Ürün kalınlığı(mm) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0,15 | 0,15 | 0,5 |
| Ürün Genişliği(mm) | 100-500 | 700 | 920 | 1200 | 1400 | 1530 | 1900 | 2150 |
| Motor Gücü (KW) | 7.5 | 30 | 45 | 55 | 75 | 132 | 185 | 220 |
| ağırlık(t) | ～2.6 | ～11 | ～22 | ～26 | ～52 | ～67 | ～94 |
Uygulama
1. Çalışma Koşulları
Ekipman çalışma koşulları: Sıcaklık 7~40℃, Maks.Bağıl Nem: %95.
2. Yapısal Özellikler
Raf:
Kaynaklı imalat ve tavlama işlemi, hassas takım tezgahları kapsamlı işleme, güçlü sertlik, deformasyon değil, kayma yüzeyi pürüzsüz ve aşınmaya dayanıklıdır.
Karyola:
Kaynak tipi taban plakası ve tavlama işlemi ve ardından makine işleme, yüksek mukavemet ve deformasyon olmadan.
Silindirler:
Silindir malzemesi: Soğutulmuş Alaşım Dökme Demir LTH-H
Sertlik: 68-72HSD
Soğutma Katmanı: 10-25mm
Ana Rulman:
Kauçuk perdahlama makinemiz, perdahlama doğruluğunu garanti etmek için İsveç SKF rulmanları ile donatılmıştır.
Rulman Yatak Plakası: Yağlama yağı deliği ile tavlama işlemiyle yapılan döküm.Rulman yatak plakasının sızdırmazlık kabuğu, iç ve dış sızıntıyı korumak için labirent halkalı yağ sızdırmazlığına sahip alüminyumdan yapılmıştır.
Nip Ayar Cihazı
Üst Silindir, Aşağı Silindir kullanılarak Kıstırma Ayarı.Her iki uçta aynı anda ayarlayabilir ve ayrı ayrı ayarlayabilir.
İletim Türü:
Çubuk pim kaplinleri aracılığıyla motor sürücü hız düşürücü kullanıyor, sürtünme oranı silindir dönüşünü tahrik ediyor.
Hız düşürücü:
Tip: Bir Motor girişi ve bir şaft çıkışı.
Dişli: Sert dişli tip, havada daldırılan yağ hız düşürücü.Gürültü ≤78dB, Güvenlik Faktörü: SA≥2 kez｡
Ana Motor:
Frekans motorunu kullanan ana motor ve değişken frekans valisi aracılığıyla motor dönüş hızını ayarlar.
Yağlama sistemi:
Rulman Yağlama: Bu sistemlerde akış ayarlı yağ sıcaklık göstergesi, kondansatör, filtre vb. ve akış kontrolü içeren bir takım yağ tankı bulunur ve yağlama yağı sıcaklığını düşürür ve yağlama yağının temizliğini garanti eder.
Yağlama yağı boruları ile.
Stok Kılavuzu:
Hareketli Tipe Doğru Eksen
Gövde yüksek kaliteli SS41 kaynağını benimser, stok kılavuzu MC Naylon malzemeyi kullanır.
Acil Fren Cihazı:
Elektrikli Hidrolik Blok Fren Tipi
Frenleme Kabiliyeti: Fren silindiri ≤1/4 devir hareket ettikten sonra.
Düğme Konumu: Gövde çerçevesi çevresinde, Ön ve arka gövde çerçevesi mantar stili acil durum düğmesi.
Elektrik Kontrol Cihazı:
Denetleyici Kutusu: Yüzey pişirme, Sütun tipini bitirir.
İşlem Kutusu: Çalıştırma Kontrol dönüş devresi.
|
