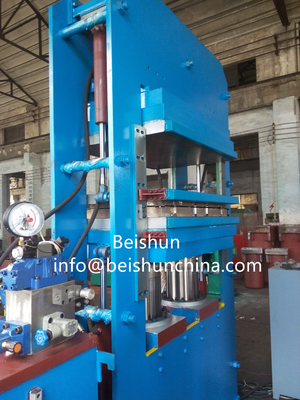

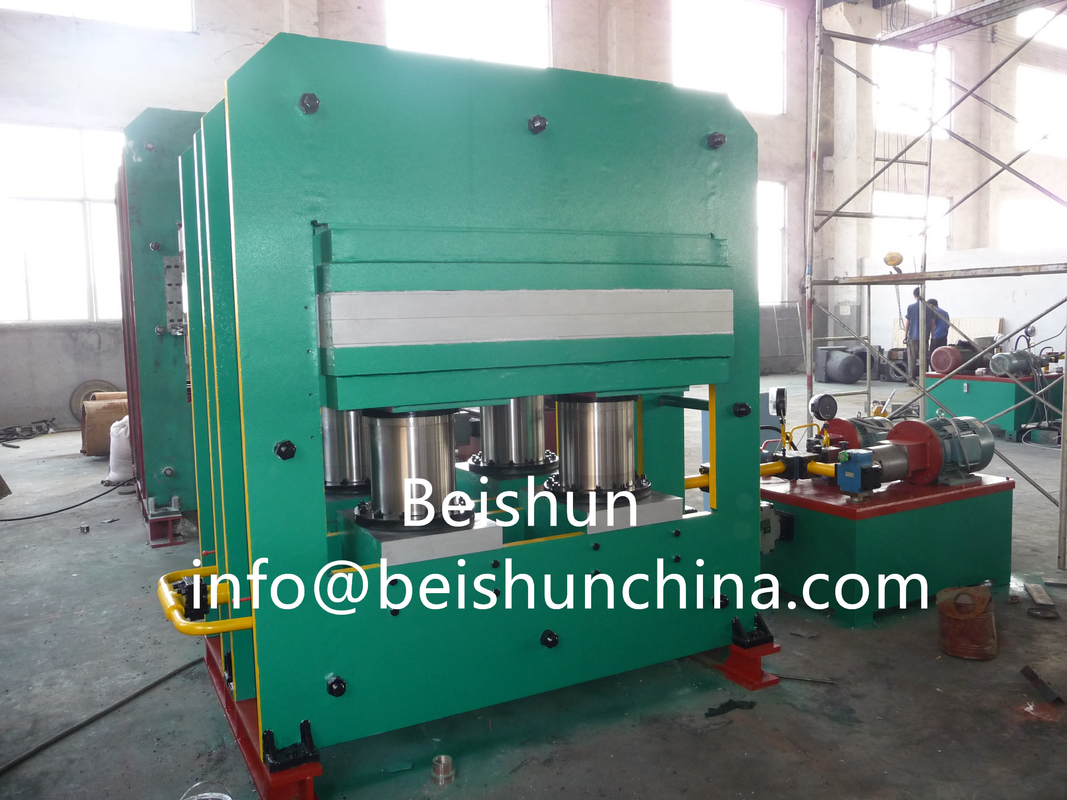

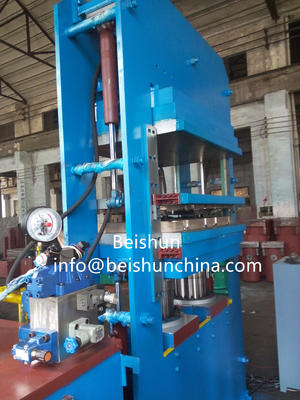

800Ton Basınçlı Kauçuk yay vulkanizasyon makinesi / Kauçuk hava yastığı vulkanizasyon kalıplama makinesi

Makine giriş:
Hava yayı vulkanikleştirme makinesi, lastik malzemelerini vulkanikleştirmek ve kalıplandırmak için hava yaylarının üretim sürecinde kullanılan önemli bir ekipmandır.

1Yapısal bileşim:

- Çerçeve parçası: Tüm makinenin istikrarını sağlamak için ekipmanın temel destek yapısıdır.Çifte sütunlu hava yayı vulkanize makinesi, sütunları üst hareketli kirişi yönlendirme ve destekleme rolünü oynar, üst kalıbın pürüzsüz ve güvenilir kaldırma ve indirme hareketini sağlar.

- Kalıp sistemi:

- Üst kalıp ve alt kalıp: Üst ve alt kalıplar birbirine göre ayarlanır ve kalıp kapatıldıktan sonra kapalı bir alan oluşur,vulkanizasyon kalıplaması için kauçuk malzemeleri ve hava yayının diğer parçalarını barındırmak için kullanılanKalıbın şekli ve boyutu, hava kaynağının özel özelliklerine ve tasarım gereksinimlerine göre belirlenir.

- Klem veya sıvı: Bazı vulkanizasyon makineleri, alt kalıbın dış tarafında bir klem veya sıvı ile donatılmıştır.hava yayı her iki taraftan kapsül ve diğer parçalara karşı basılabilir, böylece hava kaynağı ve kapsül daha yakından uyum sağlar ve ürün kalitesini sağlar.
- Isıtma sistemi:
- Isıtma plakaları: Üst ve alt ısıtma plakaları, vulkanizasyon için gerekli ısıyı sağlamak için üst ve alt kalıplara veya ekipmanın diğer yerlerine yerleştirilir.Isıtma plaka genellikle elektrikli ısıtma veya buhar ısıtma kullanır, vulkanizasyon etkisini sağlamak için kalıbı ve kauçuk malzemeyi hızlı ve eşit bir şekilde ısıtabilir.
- İzolasyon cihazı: Isı kaybını azaltmak ve enerji verimliliğini artırmak için, izoleatör halkalar veya izoleatör levhalar gibi izoleatör cihazlar genellikle ısıtma plakanın çevresine yerleştirilir..
- Merkezi mekanizma:
- Orta büyük çubuk ve orta küçük çubuk: Orta büyük çubuk genellikle ekipmanın ana çerçevesine sabitlenir ve orta küçük çubuk, bir rehber kol ile merkez büyük çubukla bağlantılıdır.Orta küçük çubuğun üst kısmı hava kaynağı iç çantaya bağlanabilir, vulkanizasyon sürecinde konumlandırmada ve desteklemede rol oynar.
- Yer değiştirme sensörü, orantılı valf ve basınç sensörü: Merkezi küçük çubukla birlikte kullanılır, yer değiştirme sensörü, merkezi küçük çubukun yer değiştirme değişimini algılamak için kullanılır,Proporsiyonel valf gaz veya sıvı akışını kontrol etmek için kullanılır ve basınç sensörü basınç değişimini izlemek için kullanılır.Bu bileşenler birlikte çalışarak hava yayının vulkanizasyon sürecinin kesin kontrolünü elde ederler..
- Silindir sistemi:
- Ana hidrolik silindir: kalıbın açılmasını ve kapanmasını gerçekleştirmek için üst kalıbın kaldırma ve indirme hareketini çalıştırmak için kullanılır.Ana hidrolik silindir piston çubuğu üst kalıp bağlıdır, ve hidrolik sistem tarafından sağlanan güç, üst kalıbın alt kalıbdan doğru bir şekilde kapanmasını veya ayrılmasını sağlar.
- Yan hidrolik silindir ve alt hidrolik silindir: Bazı ekipmanlardayan hidrolik silindirler ve alt hidrolik silindirler yan kaydırma plakanın açılmasını ve kapanmasını ve kaldırılmasını sağlamak için sağlanır, kalıpların sökülmesini ve yüklenmesini kolaylaştırır ve üretim verimliliğini artırır.
- Yükseltme silindir: Bazı vulkanikasyon kalıplama makineleri ayrıca yükseltme silindirleri ile donatılmıştır.kalıp kapandıktan sonra kalıbın sıkıca kapatılmasını sağlamak için ek basınç sağlayanlar, böylece kauçuk malzemesi tamamen vulkanize edilebilir.
2Çalışma prensibi:
- Ön işlenmiş hava yayı yarı bitmiş ürünleri (kaşım malzemeleri, tekerlek kenarları, inersi kuvveti blokları ve diğer parçalar dahil) alt kalıplara koyun.
- Üst kalıbı silindir sisteminden aşağıya doğru sürerek üst kalıbı ve alt kalıbı kapatarak kapalı bir vulkanizasyon alanı oluşturur.
- Isıtma sistemi çalışmaya başlıyor ve ısıtma plakaları sıcağı kalıp ve kauçuk malzemesine aktarıyor.Bu nedenle kauçuk malzemesi yüksek sıcaklık ve basınç altında bir vulkanizasyon reaksiyonuna maruz kalır., böylece hava yayını oluşur.
- Vulkanizasyon sürecinde, the central rod of the central mechanism automatically adjusts the position and pressure according to the feedback information of the displacement sensor and the pressure sensor to ensure the accuracy and stability of the vulcanization process.
- Vulkanizasyon tamamlandıktan sonra, silindir sistemi üst kalıbı yükseltir ve yan hidrolik silindir ve alt hidrolik silindir yan kaydırma levhasını açmaya yönlendirir.kalıp çıkartma işlemini gerçekleştirmek, ve vulkanize hava kaynağı ürünü çıkarın.
3Avantajları:
- Yüksek üretim verimliliği: Otomasyon derecesi yüksektir ve kalıbın otomatik açılması ve kapanması ve merkez çubuğunun otomatik ayarlanması gerçekleştirilebilir,Bu, el işlemi zamanını ve emek yoğunluğunu azaltır ve üretim verimliliğini büyük ölçüde artırır..
- İyi ürün kalitesi: Temperatür, basınç ve zaman kontrolü, ayrıca iyi kalıp kapanması ve ısıtma tekdüzeliği, hava kaynağının vulkanizasyon kalitesini sağlayabilir,İyi bir esnekliğe sahip olması, mühürlenme ve dayanıklılık.
- Yüksek uygulanabilirlik: Kalıp, farklı özelliklere ve modellere sahip hava yaylarına göre değiştirilebilir ve ayarlanabilir ve çeşitli hava yaylarının üretimi için uygundur.
4Uygulama kapsamı: Otomobiller, trenler ve uçaklar gibi araçların süspansiyon sistemlerinde ve endüstriyel ekipmanlarda şok emici cihazlarda yaygın olarak kullanılmaktadır.inşaat projeleri ve diğer alanlar.


Teknik parametreler
