Ürün ayrıntıları

Ev > Ürünler >
Kauçuk Kalender Makinası
>
F-Type 3-Roll Rubber Calender Machine with 500mm Cylinder Diameter 10kW Power and 1000mm Roll Length for High-Quality Composite Rubber
Tüm Kategori

Kauçuk Vulkanizasyon Pres Makinası

Kauçuk Karıştırma Değirmeni Makinesi

Toplu Kapalı Kauçuk Soğutma Makinesi

Motosiklet lastiği yapma makinesi

Kauçuk Yoğurma Makinesi

Kauçuk Kalender Makinası

Kauçuk Ekstruder Makinesi

Atık Lastik Geri Dönüşüm Makinası

kauçuk yapma makinesi

Kauçuk Kesme Makinası

Konveyör Bantlı Vulkanizasyon Makinesi

Kauçuk Makine Parçaları
Bize Ulaşın
Mr. Alexey Pan
info@beishunchina.com
0086 15154222850
Şimdi İletişime Geçin

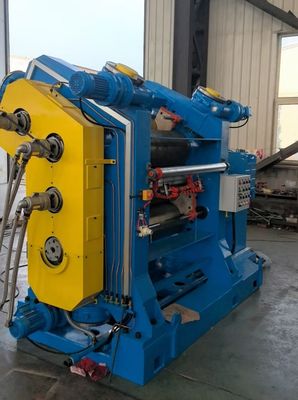

F-Type 3-Roll Rubber Calender Machine with 500mm Cylinder Diameter 10kW Power and 1000mm Roll Length for High-Quality Composite Rubber
  • Adı

F-Type 3-Roll Rubber Calender Machine with 500mm Cylinder Diameter 10kW Power and 1000mm Roll Length for High-Quality Composite Rubber

Marka Adı: Beishun
Model Numarası: XY-3I/450×1400
Adedi: 1 takım
fiyat: Anlaşılabilir
Paketleme Ayrıntıları: 20gp
Ödeme Şartları: L/C,T/T,Western Union
Ayrıntılı Bilgiler
Ürün Açıklaması
Ayrıntılı Bilgiler
Menşe yeri:
Qingdao
Sertifika:
ISO/CE
Piston:
Soğutulmuş Dökme Demir HS 72-75 Sertlik
Birim Alan Basıncı:
21kg/cm2
Otomatik derecelendirme:
PLC veya Manuel
Silindir çapı:
500 mm
Ambalaj:
FCL/LCL
Yapı:
Sütun/Çerçeve
Felç:
300 mm
Durum:
YENİ
Çalışma Katmanı:
1,2,4
Çalışma katmanı:
Gereksinimleriniz gibi
Kullanım:
Daha büyük kauçuk ürünleri yapmak için
Gerilim:
220V
Silindir vuruşu:
Özelleştirilmiş
Tip:
Kolon
Güç:
10kw
Silindir sayısı:
Üç
Çekirdek bileşenler:
PLC, Motor, Rulman, Dişli, Pompa
Rulo uzunluğu:
1000mm
Isıtma Yöntemi:
Elektrik
Soğutma sistemi:
İsteğe bağlı
Rulo Yüzey Sertliği:
HS72-75
Rulo malzemesi:
Soğutulmuş dökme demir
Garanti Dönemi:
12 ay
Silindir malzemesi:
Naylon/Çelik/Soğutulmuş Döküm Demir
Silindir:
Alaşımlı soğutulmuş dökme demir
Maksimum basınç:
10mpa
Garanti:
5 yıl
Vakum sistemi:
İsteğe bağlı
Renk:
Tümü
Yetenek temini:
20 set
Vurgulamak:

500mm Cylinder Diameter Rubber Calender Machine

,

10kW Power 3-Roll Calender

,

1000mm Roll Length F-Type Calender

Ürün Açıklaması
F-Type 3-Roll Rubber Calender for High-Quality Composite Rubber Production
What is an F-Type 3-Roll Calender?

The "F-Type" configuration features three rolls arranged vertically or near-vertically, resembling the letter "F". Material feeds between the top and middle rolls and exits between the middle and bottom rolls. The three precisely machined cylinders rotate in opposite directions to process rubber compounds into continuous sheets.

Key Features and Advantages
Superior Sheet Quality and Dimensional Accuracy
  • Precision Roll Grinding: Rolls ground to tight tolerances ensure perfect cylindricality and eliminate thickness variations.
  • Roll Bending Compensation: Hydraulic cross-axis adjustment counters roll bowing under pressure for uniform sheet thickness.
  • Controlled Nip (Gap): Micro-adjustable gaps between rolls enable precise thickness control.
Excellent for Composite and Laminated Structures
  • Specialized for Friction Coating and Topping processes
  • Simultaneously processes fabric substrates (nylon, polyester, steel cord) with rubber compounds
  • Speed differential between rolls forces rubber penetration into fabric weave
  • Bottom nip allows lamination of additional rubber layers or final sizing
  • Ideal for conveyor belts, tire carcasses, and inflatable rafts
Efficient Heating and Cooling
  • Heat exchange rolls maintain precise temperature profiles using steam, hot water, or thermal oil
  • Hot rolls maintain compound viscosity for processing
  • Cooler rolls at final nip "set" the sheet and prevent sticking (airing process)
Robust Construction and Control
  • Heavy-duty frame withstands significant separating forces
  • Variable-speed motors enable precise roll speed and friction ratio control
  • Integrated PLC and HMI for recipe storage, process automation, and repeatability
Technical Specifications
Model Roller Dia * Length (mm) Mid-Roller Liner Speed (m/min) Calendaring Width (mm)
XY-3I1120360*11207.5-22.5900
XY-3L1120360*11202-20900
XY-3I1400400*14008.8-26.391200
XY-3I1450450*14502.5-251225
XY-3F1600510*16002.5-251375
XY-3F1520560*15201.5-151200
XY-3F1830610*17304.5-451500
XY-3F2540810*25403-302300
XY-3F3400900*34000.54-5.43200
XY-4F1120360*11207-21900
XY-4F1400400*14008.8-26.391200
XY-4Γ1600560*16003.5-301400
Typical Process Flow
  1. Pre-Feeding: Pre-warmed rubber compound fed into top nip via extruder or 2-roll mill
  2. Fabric Insertion: Fabric substrate fed between rubber compound and middle roll
  3. Coating (Top Nip): Rubber forced into fabric weave under heat and pressure with speed differential
  4. Lamination/Sizing (Bottom Nip): Coated fabric calendered to final gauge or laminated with additional rubber layer
  5. Take-Off and Cooling: Finished sheet stripped by precision conveyor and cooled over drums to stabilize dimensions
Comparison with Other Calender Types
  • Inverted L-Type (4-Roll): Better for simple sheeting but less effective for friction coating
  • Z-Type (4-Roll): Minimizes roll deflection but more complex for fabric coating applications
Why Choose the F-Type 3-Roll Calender?

This system uniquely combines three critical functions in one continuous process:

  • Precision sheeting with exceptional thickness uniformity
  • Superior fabric coating capability for strong, void-free bonds
  • Efficient laminating of multiple rubber and fabric layers

The F-type 3-roll rubber calender is indispensable for manufacturing high-performance rubber products requiring consistency, strength, and precision.
